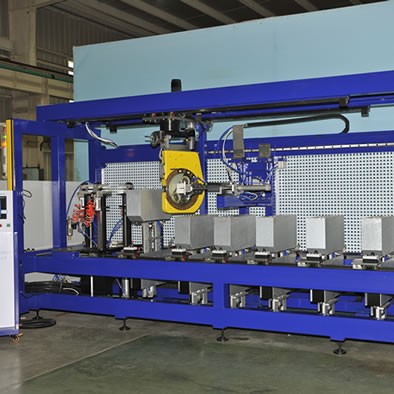

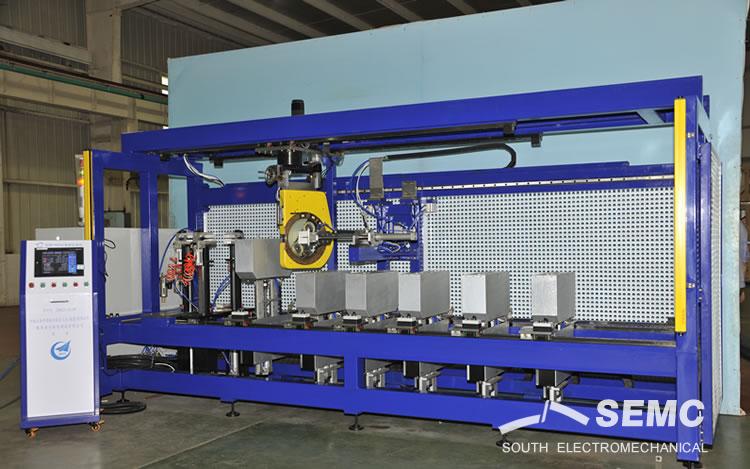

SKBD-200PB 型平包機

該設備是我公司為滿足客戶漲型前包帶的電機線圈制造工藝而自主開發的，適應于跑道式線圈絕緣帶包扎，解決普通工藝不能自動完成線圈鼻部絕緣包扎的問題。

可以在觸摸屏上設定線圈長度，線圈圓弧段及直線段各段的包帶速度及各層的疊包率，定義各段位置及包帶順序；包帶張力采用電子恒張力控制；可按要求實現單盤帶或雙盤帶包帶及雙向往返包帶。

操作時，只需將繞制好的跑道型線圈放置在已調整好位置的氣動夾持器上。纏好絕緣帶，按動啟動按鈕即可自動對線圈進行包帶。

設備按設定的數據完成出線端圓弧面包帶，由操作人員進行引線處理后，按設備相應按鈕，設備便自動完成線圈剩余部分的包帶。包帶過程中，設備將根據引線端絕緣帶結合位置自動控制包帶過程，滿足客戶對各層絕緣搭接要求。

主要技術參數

線圈長度                600~2,500mm

線圈寬度                180或280mm

疊包率                 0%-70%

絕緣層間梯度             1~50mm

張力設置(兩路)            0~50N

包帶頭最大轉速            220r/Min

絕緣帶寬度              15~25mm

帶盤直徑                φ90mm

壓縮空氣                0.6Mpa
