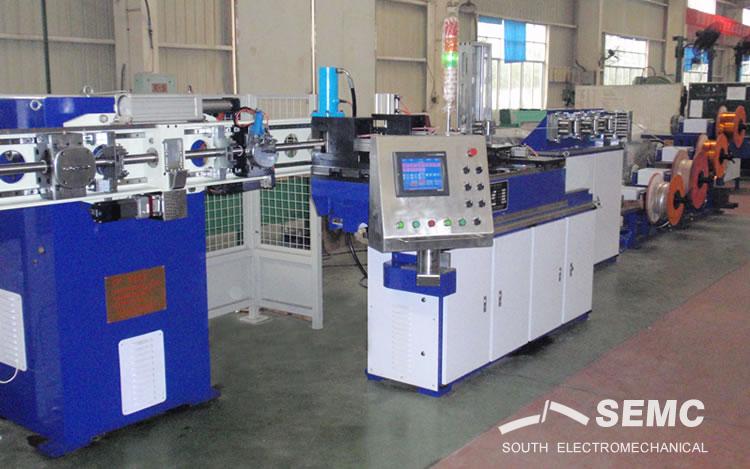

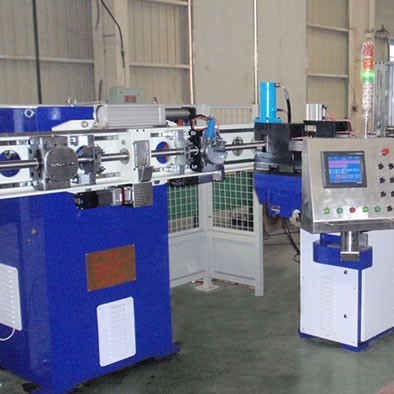

SKRX-20/-30 型數控繞線機

一、設備主要功能

 SKRX系列繞線機適用于扁銅電磁導線的梭形繞制，配置多個放線架，可進行單根線圈繞制或多根線圈并繞。

 采用力矩控制轉繞和跟蹤檢測線盤半徑的磁粉制動放線技術，滿足恒張力繞制要求。

 具有自動定長上線、自動夾線、計數繞制、自動剪切、自動收縮模具等功能。實現繞線過程全自動。

二、主要技術參數                         SKRX-20 / SKRX 30

單根導線寬度                             5~12mm

單根導線厚度                             1.5~4mm

線圈總長度                             2,200/3,200mm

線圈截面寬度A                             5~25mm

線圈截面高度B                             10~80mm

主軸轉速（無級變速）                      5~25r/min

主軸最大扭矩                            3000/6000N.m

放線（單線棍）阻尼力矩                      5~100N.m

放線架線盤軸數                           按用戶要求
