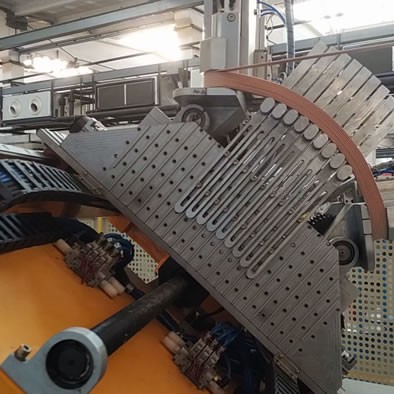

SKRX-HX-180 型弧形繞線機

SKRX-HX-180型弧形繞線機是用于大型電機轉子塔形線圈的扁成型繞制的專用設備。

主要由放線機構、理線機構、入線組合機構，可調扁繞模具組合機構，弧度轉繞機構，主機旋轉組合機構以及電氣控制系統等幾大部分組成。

一、本機特點

1. 放線采用恒張力控制，確保所繞制線圈的質量；

2. 所有線圈參數均可通過觸摸屏輸入、修改和保存；

3. 根據產品需要完成自動調整繞線模具尺寸、自動繞線、自動弧度轉繞、四邊角扁繞入線處自動壓緊或松開、自動跳匝排線等動作；

4. 設備配備報警閃爍燈及蜂鳴器裝置，工作過程中如出現故障。設備自動停機并報警。

二、主要技術參數

線圈長度         800～1800mm

線圈四角半徑        ≥R25

線圈下側弦長       230～500

扇形線圈夾角        15°～85°

導線厚            1.5～3.5mm

導線寬            4～9mm

最大線圈截面高度     120mm

最大線圈截面寬度     18mm
