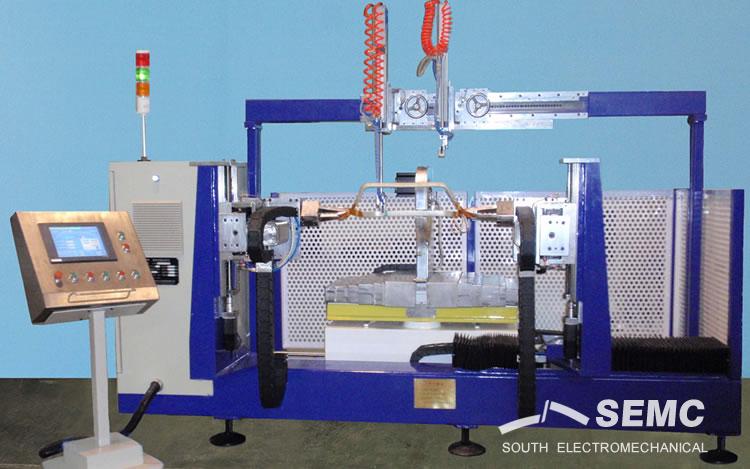

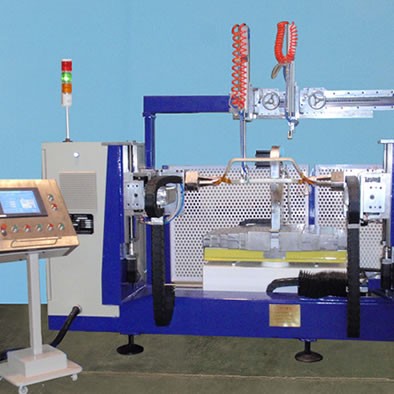

SKBD-120/-200 型數控包帶機

SKDB-120和SKBD200采用全數字控制。主要適用于中小形定子線圈的絕緣包扎。操作時，只需將漲型后的線圈放置在已調整好位置的氣動夾持器上。纏好絕緣帶，按動啟動按鈕即可自動對線圈進行包帶。包帶完一邊后自動翻邊包另一邊。該機的包帶頭可根據線圈的大小、形狀、按指令進行各種不同角度，不同速度的包帶，包帶的張力的調整可通過觸摸屏設定，該機具有自動、手動功能，對于大型線圈還設有機械手抓持防震動功能，同時還有多點安全保護設置。

該設備可配置無接觸3D示教裝置，自動完成線圈軌跡的測量。

主要技術參數                    SKBD-120/SKBD-200

鼻銷長度:                     1200/2000mm

疊包長度:                      1~25mm

直線邊間寬--電子張力:              220~500mm

--機械張力:              180~500mm

端部高度:                      200mm

張力設置(兩路):                  0~50N

包帶頭最大轉速:                 250r/Min

絕緣帶寬度:                    18~25mm

帶盤直徑:                      φ90mm

壓縮空氣:                      0.6Mpa
